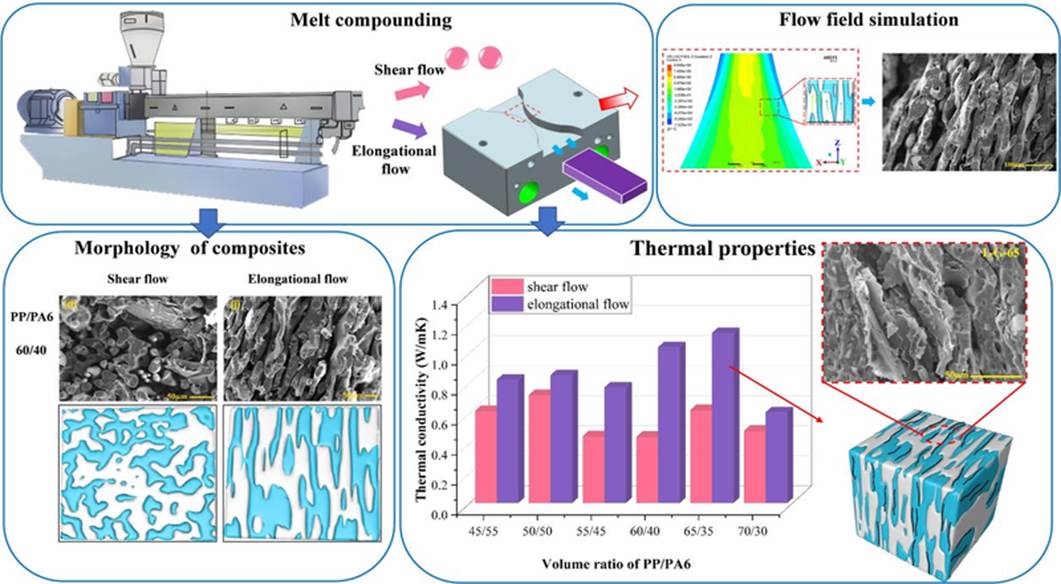

随着航天航空、国防、新能源、汽车、电子、5G通信等行业的快速发展，社会对多功能化高导热材料的需求越来越迫切。而调控填料选择性分布在共连续聚合物共混物相界面是制备高性能复合材料的一个有效途径。我们尝试在复合材料成型过程中引入拉伸流场，并探究在拉伸流场的作用下石墨烯纳米片(GNPs)在聚丙烯(PP)/聚酰胺6(PA6)共混物中的迁移和选择性分布。结果表明：在拉伸流动下，一方面PP和PA6相均被拉伸成纤维相结构而进一步扩大了体系形成共连续结构的体积比范围；另一方面GNPs沿相界面出现明显取向，并在迁移过程中选择性停留在界面上。因此相比于剪切流动，在拉伸流动下制备的PP/PA6/GNPs复合材料的面内导热系数均明显提高，体积比为65/35时热导率达到最大值1.13 W/m K。

该工作发表在European Polymer Journal (https://doi.org/10.1016/j.eurpolymj.2022.111703)

文章信息：Jianming Chen, Jingjing Zhang* , Jingyi Deng, Shaohong Qiu, Jiahui Zheng, Yunan Chen, Weiqi Zhang, Shijun Huang, Anfu Chen, Caihong Lei*, Control of graphene nanoplatelets at the interface of the co-continuous polypropylene/polyamides 6 blend under the elongational flow, European Polymer Journal, 182(2023) 111703
