同时提高阻燃环氧树脂的强度和韧性仍然是一个挑战。本研究成功合成了一种含bi-DOPO和联苯结构的新型活性阻燃剂（DOPO-M），并将其应用于固化树脂的共固化剂体系。DOPO-M的引入不仅加速了E51-DM-P环氧树脂的开环反应，还赋予了树脂较高的透明度和成像能力，还并保持了环氧树脂良好的耐热性和热稳定性。值得注意的是，DOPO-M的高刚性联苯结构和DOPO-M-rich区域通过诱发原位微相分离效应可以使E51-DM-P环氧树脂的拉伸强度和韧性分别提高28.6%和24.4%。同时，E51-DM-P环氧树脂的阻燃性能和防火安全性也得到了提高。E51-DM-P环氧树脂仅引入DOPO-M为2.8wt%（磷含量约为0.25wt%），就可以轻易达到UL-94的V-0等级，极限氧指数（LOI）值为30.2%。E51-DM-P0.5%的峰值热释放速率（PHRR）和总热释放速率（THR）分别降低了30.4%和27.3%。这些结果表明DOPO-M是一种多功能、高效的阻燃剂。

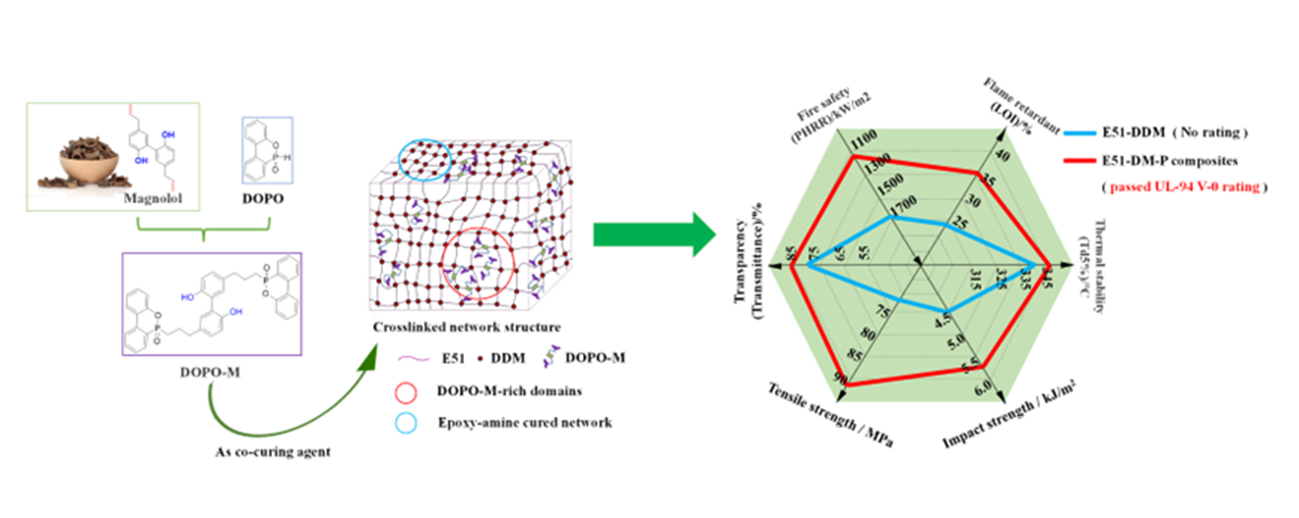

图1. E51-DM-P环氧树脂的制备路线和综合性能

该工作发表在；European Polymer Journal（见刊于2022年10月，IF=5.55）DOI；https://doi.org/10.1016/j.eurpolymj.2022.111488

文章信息；Guoliang Hu,Xiaoqing Zhang^*, Minglu Bu, Caihong Lei. Toughening andstrengthening epoxy resins with a new bi-DOPO biphenyl reactive flame retardant.Eur. Polym. J. 178 (2022), 111488.
