聚合物产品一般通过流动诱导结晶工艺制造，经熔体牵伸形成的薄膜通常具有一些典型硬弹性特性的层状晶体结构，其性能表现为高模量，高屈服强度和高弹性恢复（ER）。采用熔体牵伸法制备的PMP硬弹性薄膜即使形成高度取向的层状结构，其ER值仍然非常低。硬弹性材料的ER行为是由结晶和非晶区域的协同运动决定的，晶体的排列和非晶区的纠缠会影响硬质弹性材料的力学性能。为研究FIC过程中PMP晶体形貌的变化，了解熔体拉伸对非晶区纠缠网络结构的影响，研究不同熔体牵伸比（MDRs）对聚（4-甲基-1-戊烯）（PMP）薄膜结构和性能的影响，对MDR为40–160的PMP薄膜的并对其结晶和力学性能进行了研究。结果表明，随着MDRs的增加，PMP经历了从球晶向平行排列的层状结构的转变。随着结晶速度的增加，晶体的横向尺寸显着减小。

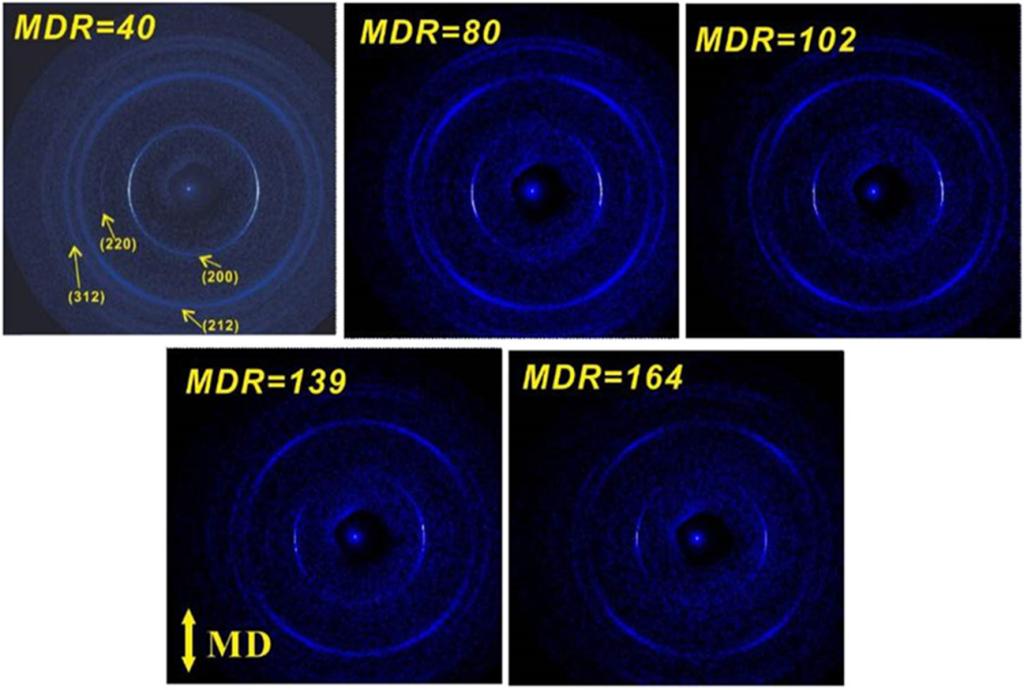

图1.在不同MDR下制备的PMP薄膜的WAXS散射图案

该工作发表在e-Polymers (https://doi.org/10.1515/epoly-2021-0084)

文章信息：YinLiangdong, Xu Rruijie, Xie Jiayi, et al. The crystallization and mechanicalproperties of poly(4-methyl-1-pentene) hard elastic film with different meltdraw ratios[J]. e-Polymers, 2021, 21(1): 930-938.第 21 卷第 1 期
