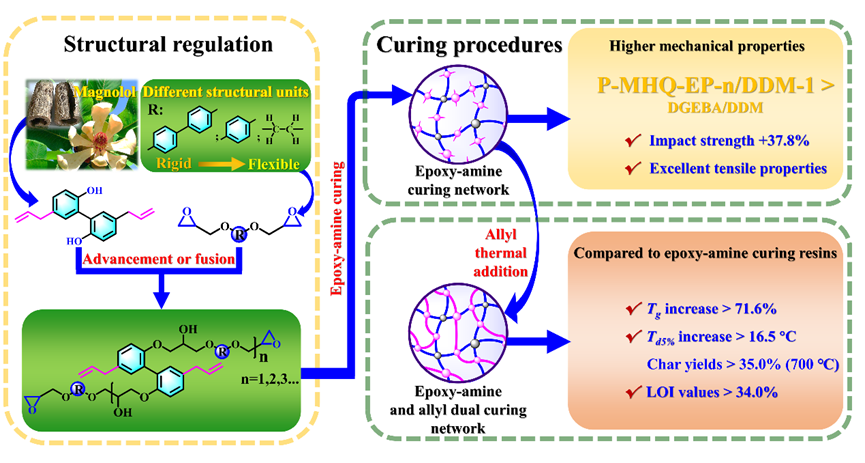

在取代石油基环氧树脂的许多环氧树脂中，生物基环氧树脂备受关注。本文合成了三种结构单元刚性不同的厚朴酚基环氧低聚物(联苯链、单苯基链和脂肪链)。随着结构单元刚度的降低，固化体系的可加工性和活性活化度均有所提高。“一次固化树脂”只有一个环氧胺固化网络，而“二次固化树脂”有双重固化网络。一次固化树脂的热性能随结构单元刚度调节刚度的降低而降低，但P-MHQ-EP-n/DDM-1的力学性能优于DGEBA/DDM，其冲击强度(6.2 kJ/m2 vs. 4.5 kJ/m2)提高了37.8%，说明其结构单元刚度适中，具有良好的变形能力并吸收了链迁移带来的冲击能。增加交联位点的二次固化树脂的耐热性(Tg增加71.6%以上)、热稳定性及残炭率均优于一次固化树脂。因为P-MBP-EP-n/DDM-2和P-MHQ-EP-n/DDM-2具有高刚性的结构单元和高交联密度，它们的LOI值大于39.0%且达到UL 94 V-0评级。综上所述，改变低聚物结构单元的刚度和固化过程可以调整固化树脂的综合性能，这使它们有望成为石油基环氧树脂的替代品。]
该工作发表在European Polymer Journal (https://doi.org/10.1016/j.eurpolymj.2023.112326)
文章信息：Tao Zhou, Xiaoqing Zhang*, Minglu Bu, Caihong Lei, Tuning the properties of bio-based epoxy resins by varying the structural unit rigidity in oligomers and curing procedures, European Polymer Journal, 197, 2023, 112326.
