绝缘复合材料表面的污染物的出现以及覆冰的堆积对电力系统造成极大能耗问题甚至重大危害。超疏水微结构表面可减少固-液接触面积，减少液滴在表面附着的现象。尽管超疏水表面延缓结冰和防污效果明显，一旦结冰仍显被动。因此，本工作使用一维量子材料碳纳米管（CNTs）负载由六氯环三聚磷腈与二羟基二苯砜交联反应（PZS）直接包覆Fe₃O₄纳米粒子，形成了一种类似于神经网络结构的CNTs/Fe₃O₄@PZS作为光热磁性填料赋予表面主动除冰性能。基于模板法，采用高效压缩成型技术批量在聚二甲基硅氧烷（PDMS）表面构筑微结构，外磁场可将表面微结构的高度提高至76 μm，可维持超疏水表面的Cassie−Baxter润湿状态（152°）。而且，PDMS/CNTs/Fe₃O₄@PZS微结构表面温度经近红外光照射在极短时间（10 s）内可以从25°C上升至280°C。

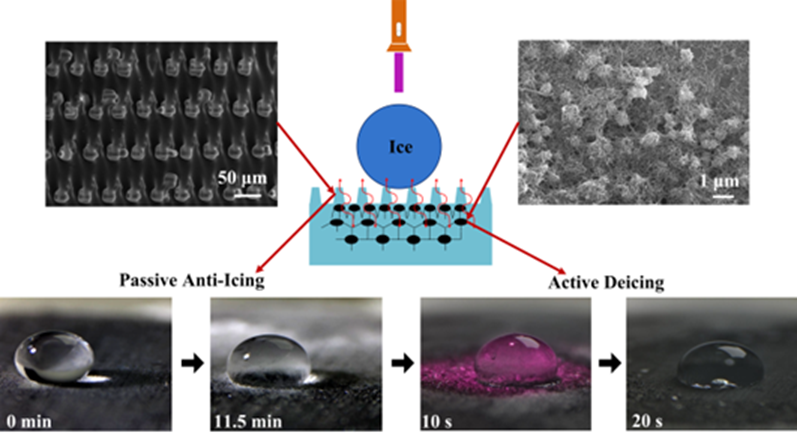

图1.表面微结构、光热填料的SEM照片以及延缓结冰和光热除冰过程示意图

该工作发表在ACS Applied Materials & Interfaces (https://doi.org/10.1021/acsami.1c15428)

文章信息：Anfu Chen*, Qiankun Wang,Mingke Li, Zhangyuan Peng, Jindi Lai, Jingjing Zhang, Jinbao Xu, HanxiongHuang, Caihong Lei*. Combined Approach of Compression Molding and Magnetic Attraction toMicropatterning of Magnetic Polydimethylsiloxane Composite Surfaces withExcellent Anti-Icing/Deicing Performance. ACS Applied Materials &Interfaces, 2021, 13(40): 48153–48162. IF:10.383
