超疏水聚合物表面在自清洁、防水、防冰等众多领域有着非常广泛的应用前景，但是超疏水表面容易受外界磨损、刮擦，从而失去超疏水性特性。这极大限制了超疏水高分子材料的广泛应用。因此，我们采用压缩成型和研磨处理相结合的策略，通过乙烯-辛烯共聚物（POE）增韧聚丙烯（PP）树脂，制备了机械耐久的超疏水T形微柱表面。同时，基于自主专利方案设计并改进了一种固体表面微纳结构的摩擦试验装置（授权专利号ZL201822166321.5），精准控制在研磨处理中样品的移动速度和移动距离。结果表明，PP/POE共混物具有较高的拉伸强度，最高约为23.84MPa，断裂伸长率约为533.60%。经研磨处理后的PP/POE表面形成亚微米绒毛（二级结构），其接触角可达154.4°，呈超疏水特性；液滴撞击该表面后反弹高度可达7.68mm，其超疏水特性的稳定性得到提升。

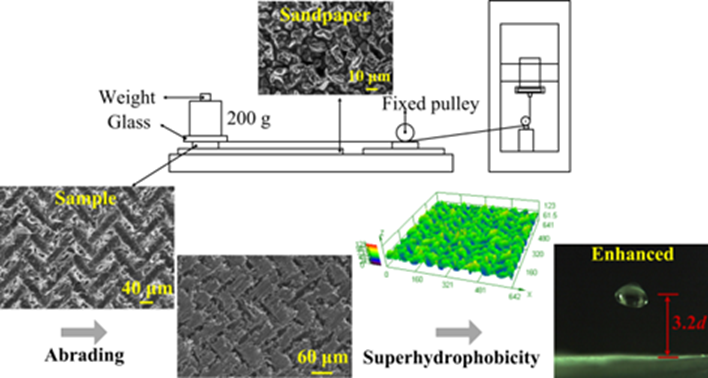

图1.PP/POE共混物表面的研磨处理示意图及对应的扫描电镜和液滴冲击实验的照片

该工作发表在TheJournal of Physical Chemistry B（https://doi.org/10.1021/acs.jpcb.1c03205)

文章信息：AnfuChen*, Jindi Lai, Mingke Li, Chuangkai Fang, Guofeng Qin, Sha Ding, JingjingZhang, Zhengrong Zhang, Hanxiong Huang*. Long-Lived T-Shaped Micropillars withSubmicron-Villi on PP/POE Surfaces with Grinding-Enhanced Water RepellencyFabricated via Hot Compression Molding. Journal of Physical Chemistry B,2021, 125(26): 7290-7298. IF: 3.466
